除塵工況風管系統及附件解析

添加時間：2025-04-17 | 文章錄入：秩名 | 文章來源：原創

除塵工況風管系統及附件解析
1）所有除塵風管為圓形截面，局部構件為漸變式，水平布置的除塵管應采取最大程度上減少水平管道、提高水平風管風速等措施以防止管道內積塵。
2）所有風管、吸塵罩、彎頭、三通等均為用碳鋼鋼板制作，大型風管及管件應增設加固圈。風管的設計強度不小于除塵器的設計強度。
3）風管和管件采用鋼板制作，風管壁厚和彎頭曲率半徑如下：

管內徑D/mm	D≤250	250＜D≤400	400＜D≤630	630＜D≤1000
鋼板厚度/mm	3.0	3.0	3.0	4.0
曲率半徑/mm	R=（1.5～3）D	R=1.5D	R=D	R=D

4）管道在合適的間隔設置分段采用法蘭連接，彎頭及三通以及閥門均為法蘭連接，便于拆卸檢修，其余直管段焊接。
5）風管與風機進口端的連接，采用軟管連接。
6）所有風管的安裝應保證所有法蘭和撓性連接處的接地的連續性，以防止靜電的聚積，應對靜電進行測試和記錄，并得到監理的批準。
7）所有直徑不大于（含）200mm的風管中間支架間距不大于3.5米，對于直徑大于200mm的風管支撐中心間距不大于3.0米。支撐的位置應使它不加載于同它連接的設備，支架應能支撐完全裝滿粉塵的風管。

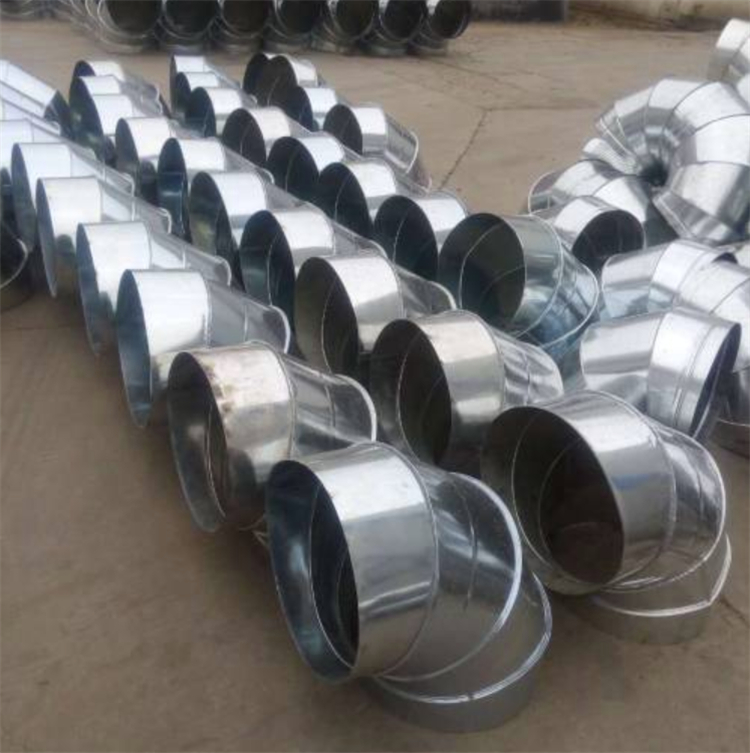

8）彎頭中心線半徑至少應為管直徑的1.5倍。除非空間限制而限定采用較小的彎頭半徑，在此情況下可采用買方特別認可的不小于風管直徑的一倍的彎頭半徑。對于直徑不大于（含）150mm的風管彎頭每90度至少由五節單片組成，直徑大于150mm的風管彎頭每90度至少由七節單片組成。風管內表面應光滑。
9）管道三通夾角宜為15°～30°，不應大于45°；變徑管擴張角宜為10～20°，收縮角宜為25°。
10）所有的風管連接應標準統一，包括彎頭、吸風罩等須用法蘭和螺栓連接。法蘭用≥6mm碳鋼鋼板制造，法蘭之間設有密封墊，以保證整個系統的密封。法蘭片之間用導線跨接，跨接電阻不大于0.03Ω。
11）管道長度及吸口尺寸為非最終尺寸，買方有權利根據實際情況提出優化方案，投標人應在投標報價中充分考慮由此產生的價格變動。
12）除塵器的回灰管為直徑應不小于400mm，用壁厚不小于2mm的不銹鋼板制成。回灰管與水平夾角角度不宜小于70°，不得小于65°。
13）水平風管上每隔5～6m處、以及風管彎管夾角大于45°部位設置清掃口（又稱“檢修口”），清掃口應方便啟閉且連接牢靠，其設計強度大于風管設計強度。在水平風管末端設補風閥。清掃口距地高度超過2米時，應設置檢修平臺。
14）風管的布置應避免粉塵在風管中的沉積，垂直風管風速宜大于14m/s，水平風管風速宜大于18m/s，保證風管內不出現粉塵堵塞、風管內壁不出現厚度大于1mm積塵。避免長距離水平風管的布置。
15）除塵風管應有相應的防雷、防靜電安全措施。
